二维绕线机

全自动6+6二维转子绕线机

设备主要特点: 机身采用铸造铝合金,结构性强、加工精度高,运行稳定静音。四套进口伺服电机驱动,PLC控制器设置X、Y二轴轨迹,R轴伺服电机绕线,U轴伺服电机转角度。人机界面、触摸屏上即可实现程序存储与修改,操作简单方便。进口精密丝杆、导轨配合排线,绕线质量稳定,排线整齐。
在线咨询
  • 产品详情

    设备主要特点:

    机身采用铸造铝合金,结构性强、加工精度高,运行稳定静音。四套进口伺服电机驱动,PLC控制器设置X、Y二轴轨迹,R轴伺服电机绕线,U轴伺服电机转角度。人机界面、触摸屏上即可实现程序存储与修改,操作简单方便。进口精密丝杆、导轨配合排线,绕线质量稳定,排线整齐。6工位绕线+6工位装卸,自动绕线、自动排线、自动挂换向器钩/缠脚、自动转角、自动夹剪线头线尾,碎线收集装置。自动化程度高效率高,最大程度降低人工成本。可加机械手多台连接成自动线,支持非标定制,可根据产品选配剪刀、电子张力器。



    生产效率:

    约500PCS/H。不同线径、匝数的产品效率存在差异。



    适用产品:

    音响电机、玩具电机、小家电电机、电动工具电机、医疗器械电机、汽车电机、散热风扇电机等,适合以上产品绕线但不局限于未列举产品绕线。


    设备主要参数:


    绕线工位

    6工位绕线+6工位装卸

    最高转速

    6000rpm

    适绕线径

    ¢0.05-0.5mm

    计数精度

    +-0.05

    排线精度

    0.01mm

    转角精度

    0.025º

    工作气压

    4-6kg/cm²

    输入电压

    220v/50-60HZ

    总功率

    4KW

    整机重量

    550kg

    整机尺寸

    1200*850*1450mm

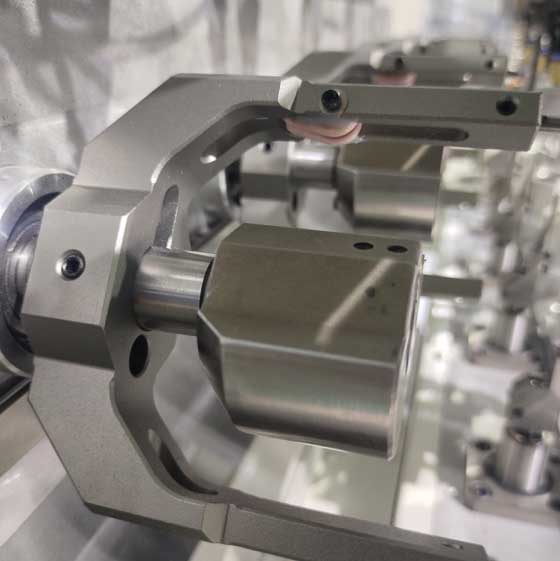

    全自动6+6二维转子绕线机(图1)
